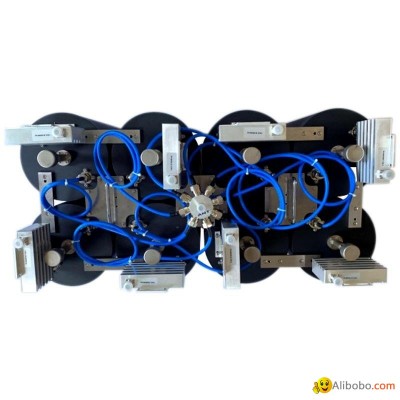

VHF Cavity Transmitter Combiner
(COM(X)-137-174-100-01)
No | Item | Specification |
1 | Frequency range | 137-174MHz |
2 | Frequency Separation | ≥250 KHz |
3 | Tuning Range | 5.0MHz |
4 | VSWR | In≤1.25 Out≤1.50 |
5 | Isolation ANT-TX | ≥60dB |
6 | Isolation TX-TX | ≥65dB |
7 | Power | 100W(CW) |
8 | Temperature | Normal +15℃~+35℃ Special -10℃~+65℃ |
9 | Connector | N-K,50Ω |
10 | Color | Gray |
Channel (X) | Insertion Loss | Dimension Size | ||
137-174MHz | Length(mm) | High/(mm) | wideth(mm) | |
2 | ≤3.4dB | 420 | 750 | 210 |
3 | ≤3.6dB | 420 | 750 | 420 |
4 | ≤3.8dB | 420 | 750 | 420 |
6 | ≤4.6dB | 420 | 750 | 630 |
8 | ≤5.0dB | 420 | 750 | 840 |
